Unité de surveillance CC - moniteur CC

Unité de surveillance CC/moniteur CC (détecteur CC de fuite à la terre (MALT), détecteur de basse tension CC, ampèremètre CC

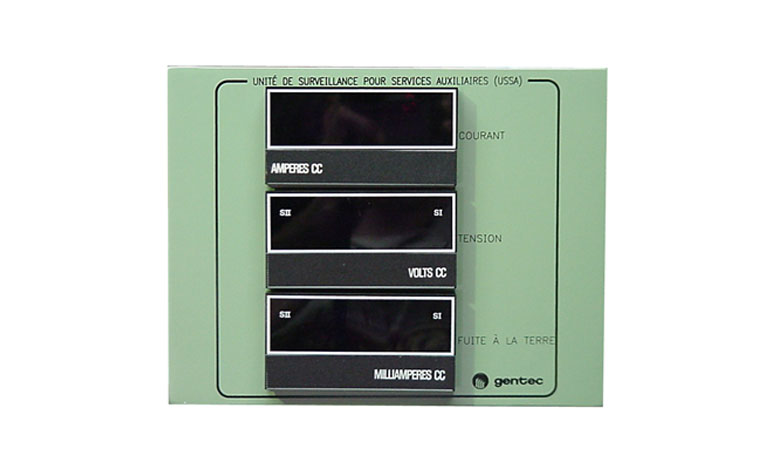

Cette unité a été développée pour surveiller des panneaux Vcc de services auxiliaires, elle porte le nom d'Unité de Surveillance pour Services Auxiliaires (USSA). Elle comprend un détecteur de MALT, un voltmètre détecteur de basse tension CC et un ampèremètre CC. Ces 3 appareils sont assemblés dans un boîtier standard de 19 pouces (modèle 19), ou dans un boîtier pouvant être monté sur la face avant d'un panneau (modèle PAN), ou dans un boîtier compact (modèle P225).

  • un détecteur CC de MALT à affichage numérique
  • un voltmètre détecteur de basse tension CC à affichage numérique
  • un ampèremètre CC à affichage numérique

Tension Vcc d'opération :    24, 48, 125, 250 Vcc ou X (si tension spéciale)

Courant pleine échelle de l'ampèremètre :  50, 100, 200, 400, 600, 800 A, etc.



CARACTÉRISTIQUES ÉLECTRIQUES

  • Alimentation :  système 24 Vcc :  20 à 30 Vcc, 1,5 A
  • Système 48 Vcc :  40 à 60 Vcc, 0,8 A
  • Système 125 Vcc : 100 à 140 Vcc, 0,3 A
  • Système 250 Vcc : 200 à 280 Vcc, 0,2 A
  • Précision :  0,5% de la pleine échelle (note 1)
  • Affichage :  – détecteur de MALT :   3 chiffres (DEL rouge de 0,56 po)
  • Détecteur de basse tension :  4 chiffres (DEL rouge de 0,56 po)
  •  Ampèremètre :    4 chiffres (DEL rouge de 0,56 po)
  • Contacts d'alarme :  capacité : 140 Vcc, 0,5 A / 24Vcc, 3 A / 125 Vca, 3 A, type : "A" (N.O.)
