Chargeurs de batterie, onduleurs et UPS

Autres

Panneaux de permutation, transfert, distribution

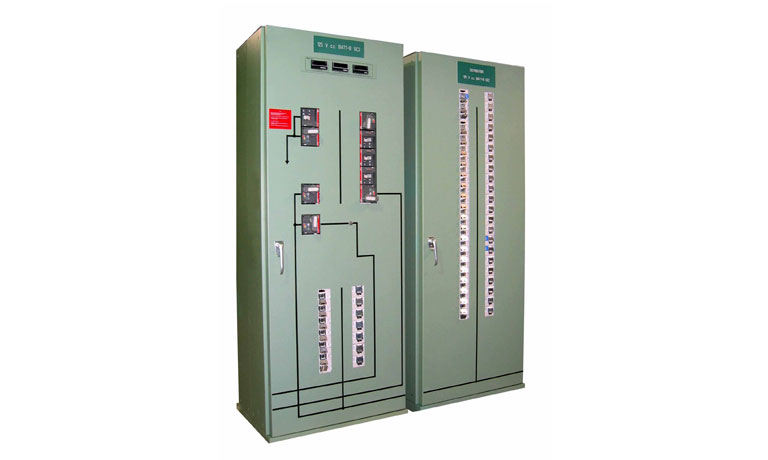

Panneau CC de permutation, de transfert et de distribution (services auxiliaires CC)

Compléter votre installation avec nos panneaux CC (capacité de 100, 200, 400 ou 600 AMP.). Ils sont faits sur mesure, selon vos spécifications, pour réaliser l'interconnexion entre les chargeurs de batterie, les batteries stationnaires et les charges.

Les coffrets et les cadres des panneaux CC  pour l’intérieur sont en acier de calibre  réglementaire laminé à froid.  Les ensembles sont disponibles soit intégré au chargeur de batterie ou en configuration externe au chargeur et montage au mur.

Les barres omnibus principales sont faites d’une pièce monobloc d’aluminium laminé à froid et étamé (procédé d’étamage en bain acide). Les cosses principales, les ensembles de neutre et les barres de mise à la terre conviennent aux conducteurs en cuivre et en aluminium et sont conformes aux exigences de la CSA.

Le pouvoir de coupure maximal du panneau de distribution est de 65 000 A. Il est homologué par la CSA pour câblage 60/75 °C, avec les valeurs nominales suivantes : bornes principales du panneau : conducteur cu/al 60/75 °C; bornes de dérivation : conducteur cu/al 60/75 °C.

Les disjoncteurs individuels sont du type thermomagnétique à ouverture et fermeture brusques et à déclenchement libre, modèle enfichable.

Panneau à disjoncteur principal

  • 125 @ 250 V cc, 100 à 200A,
  • 12 à 40 circuits, 1Ø, 3W fils
  • Panneau à cosses principales

Disjoncteurs

  • 1 pôle, 15 à 70 A
  • 2 pôles, 15 à 200 A

*La valeur nominale pour la protection en série est indiquée sur tous les panneaux.
