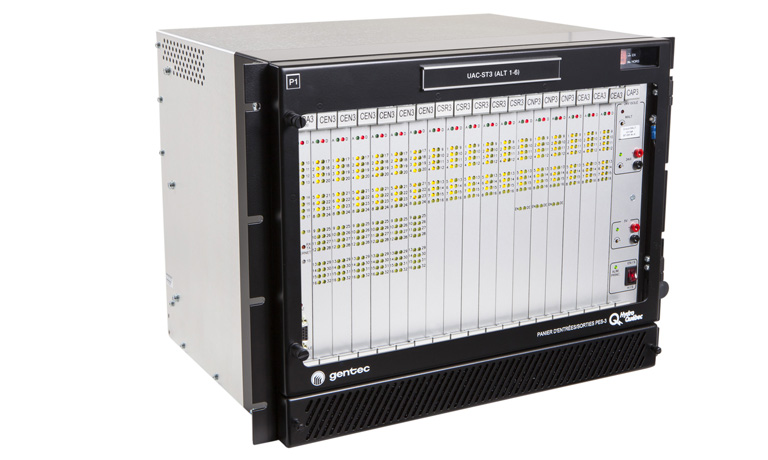

Panier d’acquisition PES3

Le panier d’entrées-sorties de troisième génération (PES3) est un système d’acquisition de données et de contrôle programmable à intelligence distribuée.  Ce système peut réaliser la fonction d’acquisition de données et la génération de commandes pour des fonctions particulières suivantes :

  • Acquisition des données en provenance de l’appareillage;
  • Exécution des commandes de l’opérateur local ou distant;
  • Exécution des commandes émises par les automatismes internes au PES3.

Le PES3 permet de faire la surveillance de signaux analogiques et d'évènements, ainsi que le contrôle d'équipements externes. Son large boîtier permet de loger 17 cartes d'entrées-sorties.

  • Boîtier de 8 UM pour bâti de 19 pouces;
  • Logiciel embarqué sur carte CPU;
  • Panier ayant jusqu'à 16 cartes d'entrées/sorties;
  • 3 ports de communication;
  • Protocole DNP 3.0

Possibilité d'Interface Personne-Machine (IPM) externe avec écran externe LCD tactile de 18 pouces.

Spécifications du Système

 Capacité



 Jusqu'à 16 paniers



 Jusqu'à 17 cartes d'entrées-sorties par panier



 Jusqu'à 8704 points d'entrées-sorties par système

 Ports de Communication



 Port RS-232 (1x) - maintenance



 Port RS-232 (2x) - accès distant



 Port Ethernet 10Base-T ou 100Base-TX/FX



 Entrée de synchronisation IRIG-B

 Autres



 Indicateurs visuels (DEL) pour chaque point d'entrée-sortie
